Introducere:

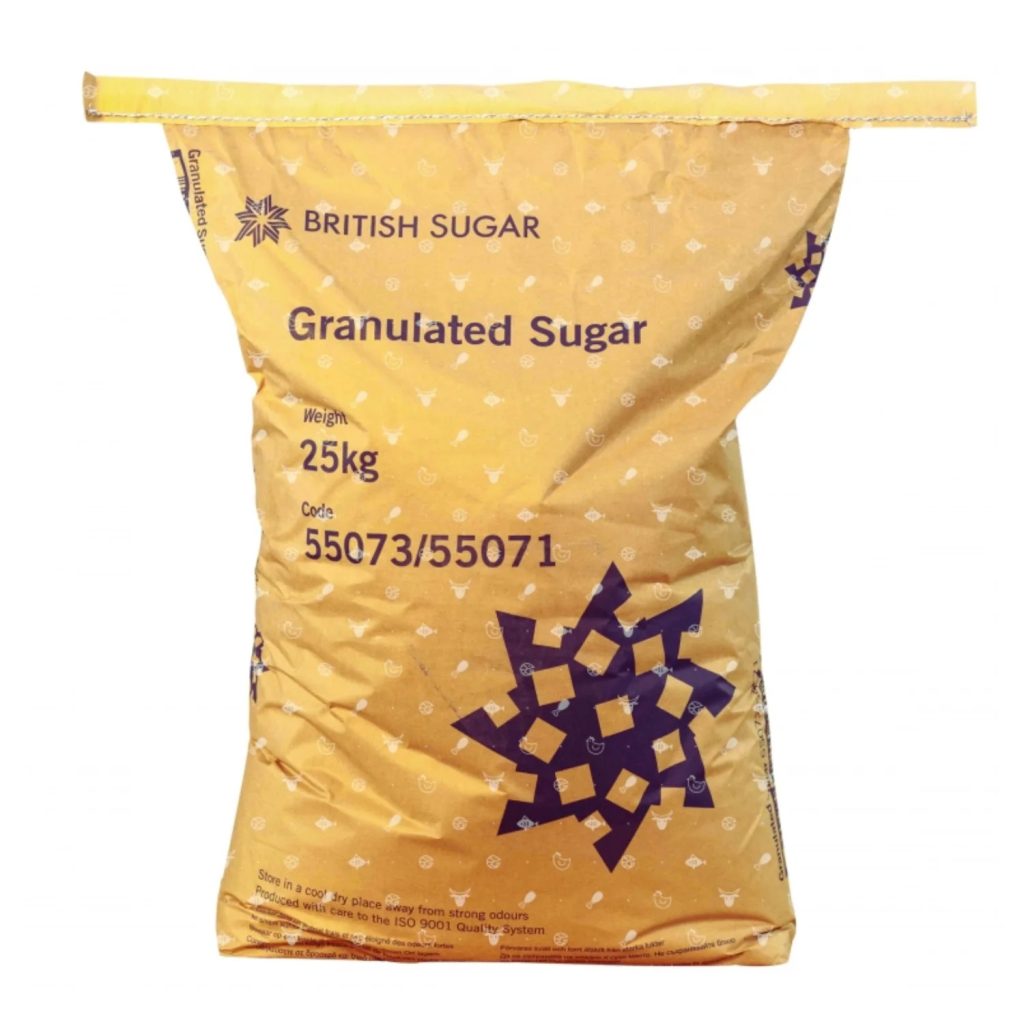

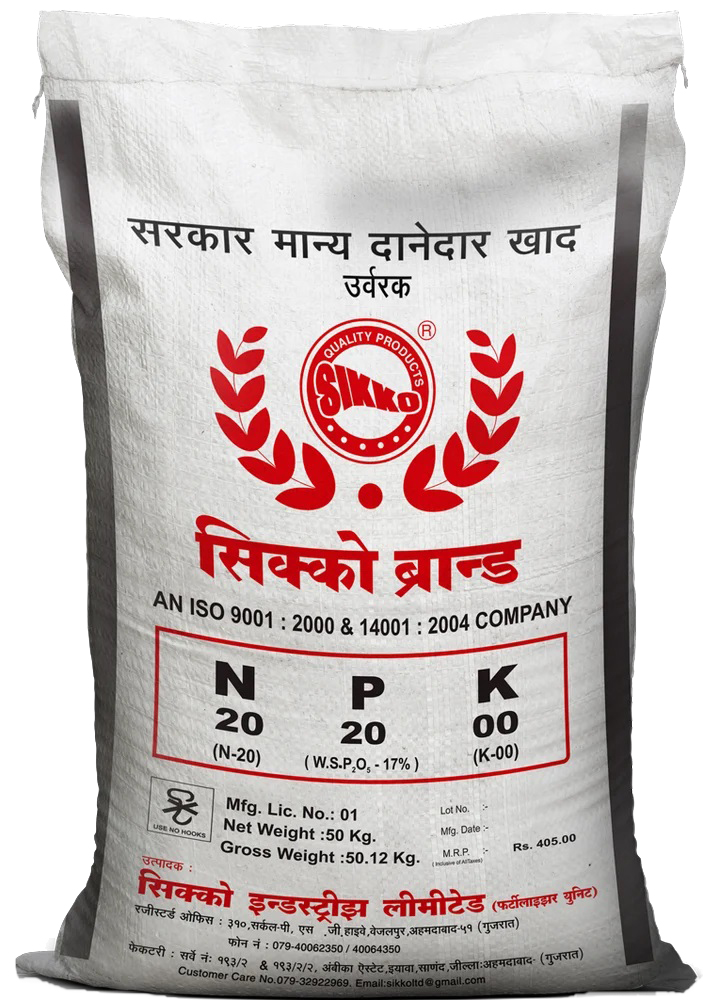

This line is special design for automatic feeding the bulkgraunle product bagging in to 25kg and 50 kg plastic .According the client requirement we also need offer the automatic conveying and palletizing line .The seller completed the design, manufacturing and supply of the production line in strict accordance with the technical requirements and combined with its own packaging line design experience in the sugar industry.
ZL25K-S Automatic double buckets gravity scale system
Principle :
This scales are composed of mechanical components and sensors of the weighing system and a weighing control instrument system. Main machine frame and material contact parts made by sus304.Including vibrating feeding for accuracy feeding and Fast feeding by valve discharge .Install with Mettler Toledo weighing sensor .The whole process of feeding, weighing and unloading loose bags is automatically controlled and self-locking.
Caracteristici:
1,Equipped with a standard cabinet,Main electric are China famous brand
2,All equipment is equipped with local operation columns, and the packaging machine is equipped with on-site local control display panels.
3,The weighing box adopts a frame structure, which is stable as a whole and has good sealing performance. The sensors are fixed on the frame of the weighing box. Three weighing pressure sensors per scale are fixed on the frame of the weighing box. It has an independent cover, which is dustproof and anti-collision.Equipped with two dust removal interfaces and breathing holes.
4,The fast discharge door of the weighing hopper adopts a 45º tapered half-open material bottom door.The discharging speed is very fast, and the vibration generated by the cylinder will not affect the weighing accuracy.
5,All mechanical transmissions use dust-proof bearing transmission, and there is no sliding friction between metals.
6,All doors on the scale body are well sealed and there is no dust leakage.
7,All bolts and nuts inside the weighing box are protected by steel wires and cotter pins. (Use a lock nut or drill a hole at the end of the screw, and then thread it with stainless steel wire)
8,The overall external wires and air pipes are all made of closed stainless steel tubes, which are neat and beautiful. There is a dust removal interface on the scale body
9,Parts in direct contact with the material are all made of stainless steel304 and polished
Parameter setting
| Model | Net weight sensor type electronic scale (double scale) |
| Feeding method | Gravity blanking |
| Material | Material contact surface304 stainless steel, frame protection painted steel |
| Consumul de aer | ~200NL/min |
| power | ~2.0kw |
| Weighing capacity | ≥600 bags/hour |
| Set weighing value | Net weight 25-50kg/bag |
| Precizia măsurării | ±0.1% |
| load cell | Mettler Toledo |

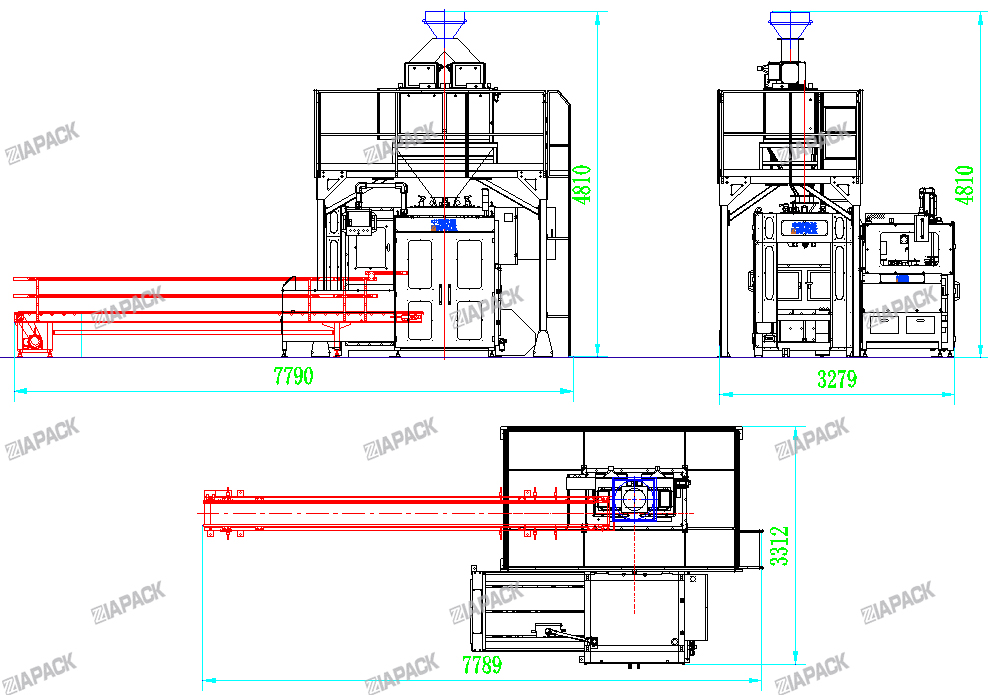

ZLZD750 AUTOMATIC BAGGING MACHINE
Această unitate este formată dintr-un recipient pentru depozitarea sacilor, un dispozitiv de preluare și sortare a sacilor, un robot de încărcare a sacilor, un dispozitiv de prindere și descărcare a sacilor, un dispozitiv de împingere a sacilor, un dispozitiv de ghidare a gurii sacului, un sistem de vacuum și un sistem de control.
Caracteristici
1). Adaptabilitate largă la ambalarea pungilor. Mașina de ambalat adoptă metoda de preluare a pungilor, adică punga este preluată din depozitul de pregătire a pungilor, este centrată și poziționată, punga este trimisă înainte, gura pungii este poziționată, punga este pre-deschisă, manipulatorul de încărcare a pungilor introduce cuțitul în gura pungii pentru a o deschide și apoi ridică punga.
2). Brațul manipulatorului de încărcare a sacilor este acționat de un servomotor. Comparativ cu manipulatoarele pneumatice ale majorității celorlalți producători, acesta are avantajele vitezei mari, încărcării line a sacilor, lipsei de impact și duratei lungi de viață.
3). Dispozitivul de prindere și descărcare a sacilor este echipat cu două comutatoare de proximitate la deschiderea de prindere a sacului, care sunt utilizate pentru a detecta dacă deschiderea sacului de ambalare este complet prinsă și dacă deschiderea sacului este complet deschisă. Acest lucru asigură că mașina de ambalat nu efectuează erori de evaluare și nu varsă materiale pe sol, ceea ce îmbunătățește eficiența utilizării mașinii de ambalat și mediul de operare la fața locului.
4). Setarea parametrilor mașinii de ambalat se face pe ecranul tactil. Interfața de operare om-mașină, ușor de utilizat, cu ecran tactil, poate monitoriza complet starea de funcționare a întregii mașini. Afișarea automată a erorilor și metodele de procesare a acestora permit personalului de întreținere să remedieze defecțiunea în cel mai scurt timp.
5) Componentele pneumatice, cum ar fi electrovalvele și produsele de precizie, cum ar fi ecranele tactile și instrumentele de cântărire, sunt toate sigilate și instalate fără expunere. Sunt potrivite pentru utilizarea în medii cu praf, ceea ce asigură o durată lungă de viață a echipamentului.
6) Toate componentele de control și componentele executive ale mașinii de ambalat sunt produse de companii autohtone și străine renumite, asigurând funcționarea pe termen lung, stabilă și fiabilă a echipamentului.
7) Are o funcție de autodiagnosticare a defecțiunilor și un sistem de alarmă sonoră și vizuală pentru a alerta prompt orice problemă care apare.
8) Platforma de operare simplă și convenabilă facilitează operarea și monitorizarea mașinii de către operatori.
Parametri tehnici:
Packaging capacity 600bags/h
Metodă de control Controler programabil (PLC)
Material: oțel inoxidabil 304 pentru suprafața de contact cu materialul, oțel inoxidabil 304 pentru protecția cadrului etc.
Set weighing value Net weight 30kg/package
Consum de aer ~ 600NL/min
Alimentare CA 380V 50Hz ~ 15kw
